全自动反冲洗过滤器

工作原理：
一、过滤过程

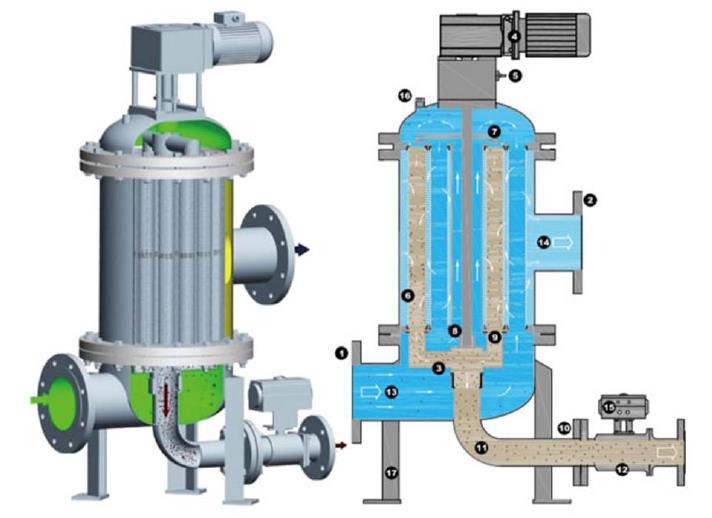

液体从进口流入，部分液体直接从滤元下端流入，另一部分从中间分流管中进入过滤器顶部后，再从滤元上端流入，液体从滤元上下开口同时流入，透过滤元内表面在出口汇集流出。颗粒杂质被拦截在滤元内表面，累积成滤饼，使进出口之间压差逐渐变大，表明滤饼达到一定厚度，此时滤元通量逐渐减小。
二、反冲洗过程
当达到设定压差或时间，自清洗动作启动，减速电机驱动反冲洗转臂对准一支滤元，滤元上端被封住大部分，下端连接到清洗吸嘴，打开反冲洗阀，将滤元与排污管接通，滤元外侧与排污口之间的压差驱使滤出清液反向冲洗滤元内表面滤饼，排入排污管道。一支滤元反冲洗完毕后，关闭反冲洗阀，清洗转臂对准下一支滤元进行反冲洗。所有滤元被逐支反冲洗后，整个过程完成。
三、定位功能
减速电机驱动转轴上安装有定位盘及清洗转臂，定位盘上的每个定位孔分布与每根滤元完全对应，清洗转臂与其中一个孔定位对应，定位孔到达定位传感器感应通道时，定位传感器输出信号使电机停止转动，清洗转臂已对准一支滤元，反冲洗阀打开数秒后关闭，清洗完成，电机继续运转，下一个定位孔再次将定位传感器导通，电机停止后清洗下一支滤元。
